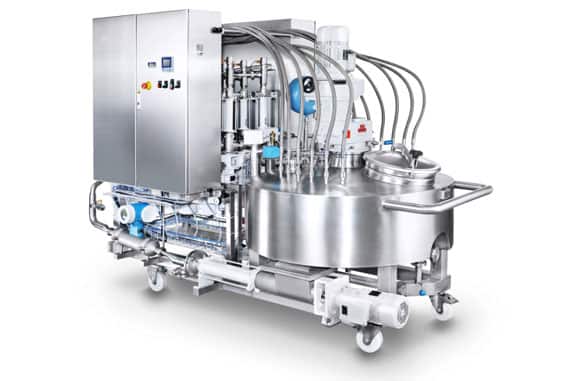

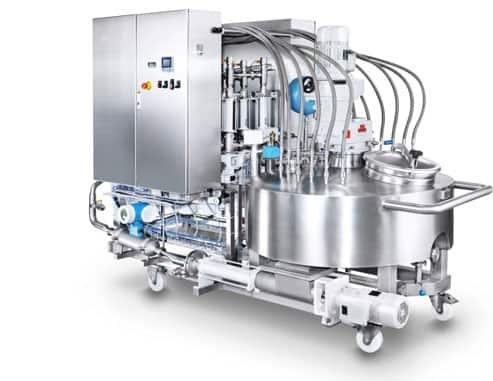

Füllmassen perfekt dosieren dank Cromatech Anlagenbau

Unser kompaktes Füllmassendosier-System kommt im Anlagenbau für die Lebensmittelindustrie zum Einsatz. Das genaue Dosieren und Veredeln von verschiedenen Füllmassen (Schokolade, Konfitüre, Marzipan, Spinat, etc.) erfordert vom Anlagenbauer hohes Wissen in Verfahrens- und Prozesstechnik.

Eine optimale und sichere Produktion wird gewährleistet durch:

  • ein abgestimmtes System in Automatisation
  • korrekte Werkstoffauswahl für den Anlagebau
  • korrekte Auswahl des erforderlichen Pumpensystems

Cromatech Anlagebau – alles aus einer Hand

Beginnend bei Engineering und Planung bis zur Montage und Installation: Die Anlagenbauer der Cromatech AG übernehmen die komplette Fertigung in der eigenen Werkstatt. Die bedürfnisorientierte Einbindungsinstallation erfolgt durch unsere Apparatebauer vor Ort. Alle Komponenten werden nach neustem Standard bestimmt und nach CE-Konformität erstellt.

Bevor das Füllmassendosierungs-System die Fertigungsstätte verlässt, werden die Komponenten auf Ihre Funktion überprüft. Anschliessend wird das Gesamtsystem auf seine Funktionalität getestet. Um die feine Füllmasse als Halbfabrikat oder auch Endprodukt in der Prozesstechnologie zu erhalten, bedarf es verfahrenstechnisch optimaler Werte. Nur so ist gewährleistet, dass die flüssige Masse weder an Aroma, Farbe, Viskosität noch an Endfeuchte verliert.

Exakt dosieren

Der Füllmassenbehälter mit einem Volumen von 220 Liter bis 1’000 Liter Inhalt ist ein doppelwandiger Behälter, welcher die verfahrenstechnischen Anforderungen von Wärme erfüllt. Die erforderliche Wärme wird mit Warmwasser über zwei elektrische Heizkörper effizient und mit einem hohen Wirkungsgrad erreicht. Die gewünschte Füllmasse wird von Hand oder mit automatischer Befüllung in den Füllmassenbehälter eingespeist.

Für die Homogenität der eingefüllten Füllmassen im Füllmassenbehälter sorgt ein speziell angefertigtes Wandabstreifer-Rührwerk. Für die konstante Rührung der viskosen Masse ist ein am Rührwerk angebrachtes Untersetzungsgetriebe mit Motor verantwortlich. Aus dem Füllmassenbehälter fliesst über einen Trichter die Füllmasse auf eine eigens dafür ausgelegte frequenzgesteuerte Exzenterschneckenpumpe, welche die Füllmasse mit Druck zu den Dosierstellen (1Stk. - 12 Stk.) befördert.

Die Fördermenge wird bedürfnis- und lösungsorientiert ausgelegt. Eine genaue Abstimmung der Menge erfolgt über Massendurchflusszähler und Frequenzumformer, korrekt ausgelegte Dosierpumpentechnologie, ein abgestimmtes Rohrleitungssystem sowie einer eigenen Automatisation und SPS-Steuerung. Über biegsame Teflonschläuche mit Ummantelung aus rostfreiem Stahl wird die Füllmasse von den Dosierpumpen weiterbefördert.

Für einen schnellen und hygienischen Prozessablauf sorgen die Schnellkupplungen mit Rückschlagventilen an den Schlauch-Enden. So können insgesamt bis zu 12 Füllmassen gleichzeitig abgestimmt und dosiert in den weiteren Produktionsprozess einfliessen.

Einfache Wartung dank Cromatech Anlagenbau

Um zu gewährleisten, dass sich das Dosier-System einfach reinigen lässt, haben wir beim Anlagenbau alle Eventualitäten bedacht:

Die im Prozess erforderlichen Bedingungen werden über Sensoren, Temperatursonden, Thermostaten und die übermittelten Informationen an die Automation jederzeit gewährleistet. Die Temperaturmessung des Produktes erfolgt, sobald der Infrarot-Sensor über die Messöffnung geschwenkt wird.

Damit der Sensor nicht beschlägt, wird er mit Druckluft leicht abgeblasen. Die Regulierung der Produkttemperatur erfolgt über die Mantelwasser-Temperatur im Doppelmantel des Füllmassenbehälters. Das System wird durch die Rezirkulation mit Reinigungsmittel gereinigt. Die Produktschläuche können durch die Schnellkupplungen einfach am Füllmassenbehälter befestigt werden. Die Rohrleitungen und Apparaturen werden nun im Kreislauf gespült und gereinigt. Um die Verteilrohre zu den Dosierpumpen optimal zu reinigen, können sie für die Restentleerung komplett demontiert werden.

Für Wartungsarbeiten an den Pumpen, Ventilen und Rohrleitungen kann der Schaltschrank bei Bedarf geschwenkt werden. Somit sind die Wartungsarbeiten präventiv, wie auch im Zyklus einfach und übersichtlich sowie kostensparend. Durch den mobilen Aufbau des Systems kann die Anlage für die verschiedensten Füllmassen an verschiedenen Produktionsstätten eingesetzt werden.

Sie benötigen Unterstützung bei der Wartung? Gern übernehmen unsere Anlagenbauer auch Unterhalt und Service für unsere Dosier-Systeme.
